平行面密封技術是控制密封面變形或傾斜的密封技術。它采用控制密封面變形或傾斜的平行面原則，可以減小泄漏量、減小磨損和使流體膜承載能力保持為常數（即膜壓系數不變），以保持性能穩定，使密封達到長壽命化運轉。實現平行面原則時可采用下列各種不同措施

一、兩環密封面平行且垂直于軸線和兩環密封面

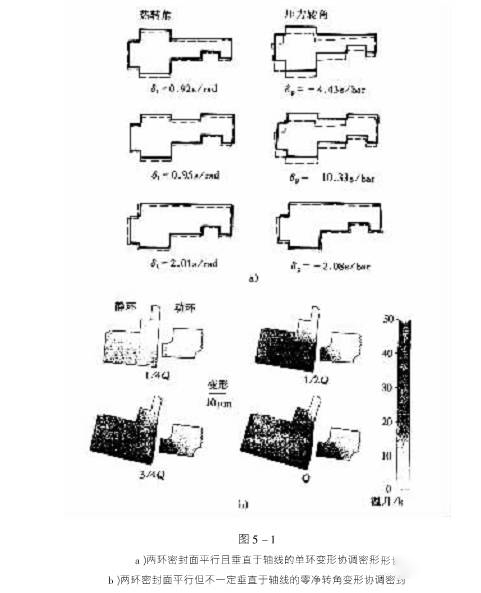

平行但不一定垂直于軸線的變形協調密封這可通過每個環本身的熱變形與力變形相互協調來達到。如圖5-1a 所示通過改變環的幾何形狀，動、靜環各自的力、熱變形大小相等、方向相反，相互對消達到各自的轉角等于零。這樣兩環的密封面始終平行且垂直于軸線。

圖 5-1b所示為兩環密封面平行但不一定垂直于軸線的零凈轉角變形協調密封。這可通過兩環的熱變形與力變形相互協調來達到。兩環密封面平行，可以垂直于軸線，也可以不垂直于軸線。如圖3-7所示在) 種變形模式中A、F、H。是兩個密封環的密封面平行，前一種密封面垂直于軸線但后兩種不垂直于軸線。這兩種措施都用于密封設計中。

二、應力釋放機械密封

應力釋放密封（圖5-2）利用改變密封面到。形圈支點間距和環的形狀和尺寸，減少或消除環的應力也可以達到密封面平行垂直或不垂直于軸線，但保持兩環密封面平行。圖中右側為普通密封，而左側應力釋放密封；前者由于受變形應力為擴散錐面，而后者由于變形應力被釋放為平行面。圖下方所示為用表面輪廓儀測定前者有不均勻深度磨損，而后者均勻淺微磨損。

三、兩環密封面始終貼合來保持兩環密封面平行-運動密封

這可以通過加大軸套與環的徑向間隙和加寬密封面并加大靜環移動間隙來補償軸系振擺或陀螺效應，使密封面貼合（即平行），如赤士盾公司的運動密封。可改變密封環尺寸、形狀和受力位置來保持兩環密封面貼合，還有徑向順從密封。利用箱體可動來補償軸系的振擺或移動，保證兩環密封面相互貼合或平行，如三維密封。國內石化企業已經研制出窄邊"運動密封，用于橡膠廠作為釜用密封，運轉平穩，密封效果良好。

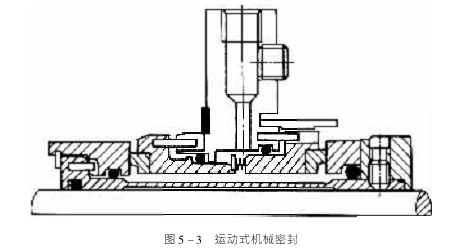

圖5-3 所示為一種運動式機械密封。這種密封具有兩個浮動靜環，可以沿動環寬密封面作徑向運動。由于徑向間隙大（最大達正負3.2mm，總徑向運動6.4mm），運動密封可以適應較大的偏心而自行調整。同時軸向也有較大的運動距離。

這種密封有下列優點：

1）無微振磨損，可以節省更換軸套的成本；

2）采用較大的徑向間隙和軸向竄量，可以適應較大的抖動和軸向竄動以及回旋的陀螺效應；

3）采用集裝式密封，安裝快捷和保證裝配質量；

4）采用寬面、允許的徑向間隙大，可以調節徑向運動；

5）兩個靜環彈簧可共同消除不均勻的載荷；

6）彈簧與介質隔開，最大限度地減少阻塞，彈簧布置獨特，可適應鐘擺式運動。
